■バーニアダイヤル 径 36mm (NIIMI SEIKI Co.,Ltd.)
(300°目盛の場合はボリューム微調節用ダイヤルツマミ 軸径 6mm用)

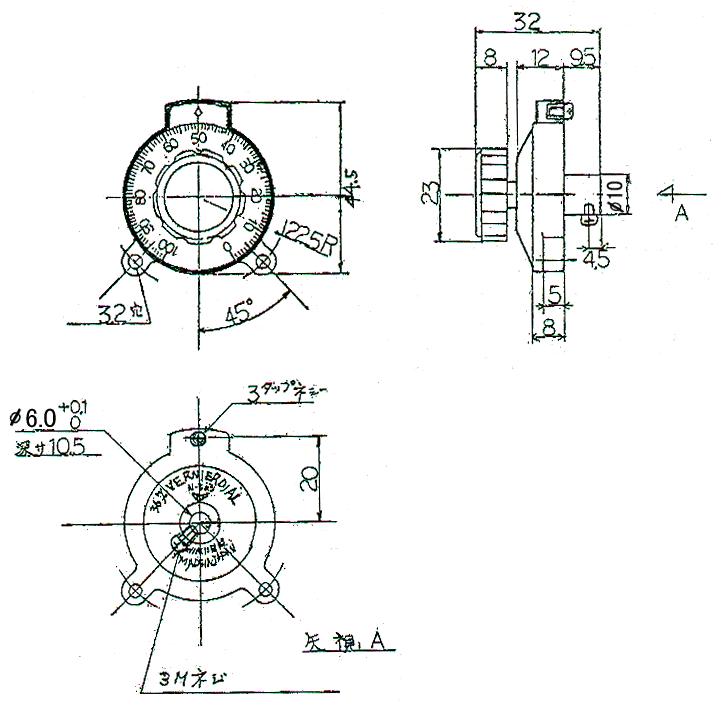

N-303 / 径 36mm Type Vernier Dial 参考資料>
型式 / Type  Molded Phenolic Base(36mm)
目盛 / 300° Scale:0~100 (Decimal)
全周回転比 / Turn Ratio 8:1


参考図面はNIIMI SEIKI Co.,Ltd の資料に基づいています。実物実測数値誤差:±2% メーカー回答より。
Copyright (C) 2001-2008 NIIMI SEIKI Co.,Ltd. All Rights Reserved
(2008/03/14)
