■バーニアダイヤル 径 70mm (NIIMI SEIKI Co.,Ltd.)
(180°目盛の場合はバリコン用ダイヤルツマミ 軸径 6mm用)

 N-301 / 径 70mm 2"・7/8' Friction Type Vernier Dial 参考資料
 型式 / Type  Molded Phenolic Base 2"・7/8' (70mm)
 目盛 / 回転角 180°  Scale:0~100 (Decimal)

全周回転比 / Turn Ratio 10:1

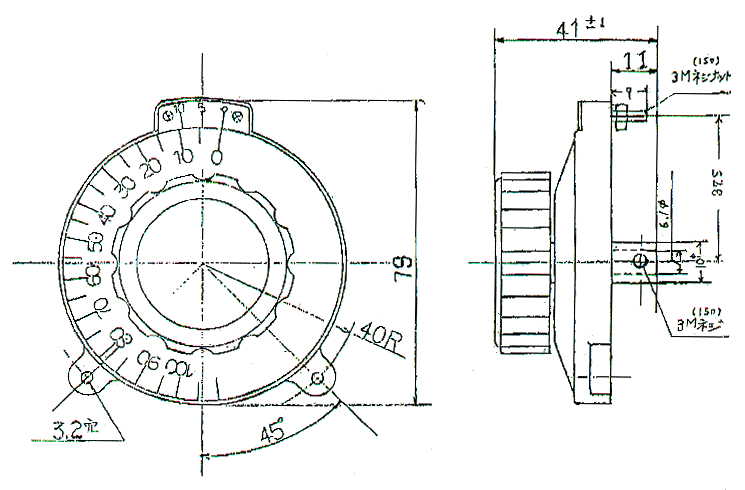

図面 No.4
参考図面はNIIMI SEIKI Co.,Ltd の資料に基づいています。実物実測数値誤差:±2% メーカー回答より。
Copyright (C) 2002-2008 NIIMI SEIKI Co.,Ltd. All Rights Reserved
(2008/03/14)
