各種部品画像一覧／ボリューム・ツマミ・アルミ目盛板・シングルラインソケット

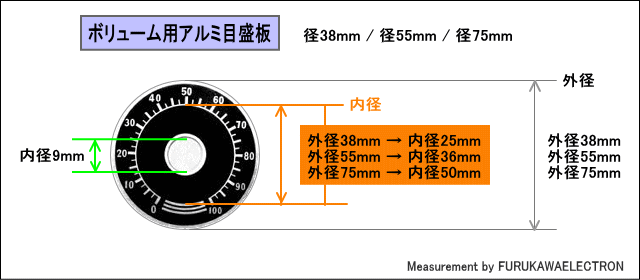

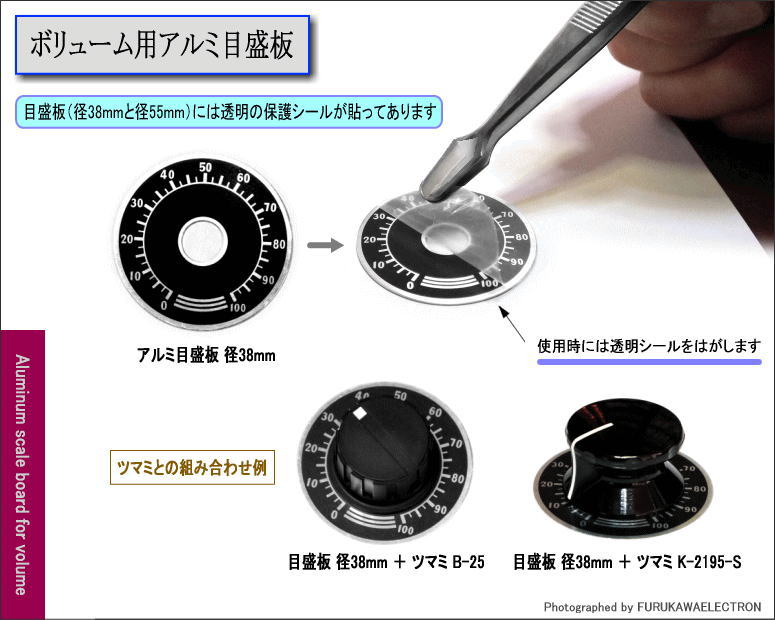

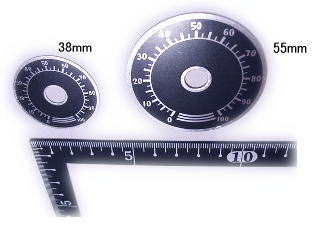

　　▼各種画像一覧　　　ボリューム　　ツマミ　　ボリューム用アルミ目盛板　　シングルラインソケット

　 [ボリューム・ツマミ・他]

東京コスモス　　ボリューム　　RV24YN20S型　　RV30YN20S型　　（軸径 6mm　軸高さ 20mm）

型　番	RV24YN20S　(上部)	RV24YN20S　（底部）
外　観

型　番	RV30YN20S　(上部)	RV30YN20S　（底部拡大図）
外　観

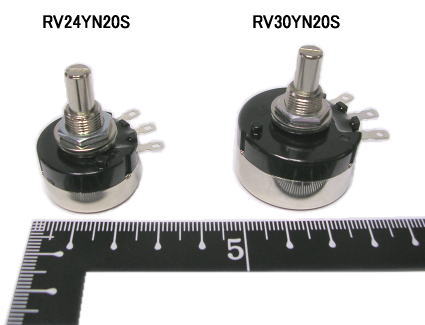

型　番	RV24YN20SとRV30YN20Sのサイズ比較
外　観

ボリューム価格

ツマミ価格

サトーパーツ　　　ツマミ　　K-2195　（本体色：黒）　　（軸穴径 6.1mm）　　RoHS対応
　　（S/M/Lのネジ頭：六角レンチで締め付け）　（EXSのネジ頭：旧在庫品のためマイナス・ドライバーで締め付け）
　　（※止めネジ例　　M3.5：ネジ径3.5mm　　M4：ネジ径4mm）

型　番	K-2195
外　観

型　番	上部の径	底部の径	高さ	止めネジ
K-2195-EXS （特小）	19mm	22mm	12.5mm	M3.5　1ヶ所
K-2195-S （小）	25mm	26mm	16.5mm	M3.5　2ヶ所
K-2195-M （中）	30mm	33mm	19.7mm	M4　　2ヶ所
K-2195-L （大）	34.5mm	40mm	21.5mm	M4　　2ヶ所

サトーパーツ　　　ツマミ　　K-5010　（本体色：黒）　　（軸穴径 6.1mm）　　RoHS対応
　　（ネジ頭：六角レンチで締め付け）

型　番

K-5010

直径

全長

高さ

ツマミ部

止めネジ

外　観

25mm

36mm

17.8mm

後部幅：8.5mm

中央幅：11.2mm

先端幅：5mm

M3.5

サトーパーツ　　　ツマミ　　K-1-A　（本体色：黒）　　（軸穴径 6.1mm）　　RoHS対応
　　（ネジ頭：六角レンチで締め付け）

型　番

K-1-A

上部の径

プレート径

底部の径

高さ

止めネジ

外　観

21mm

22.5mm

段差：2mm

18.3mm

35mm

24mm

サトーパーツ　　　ツマミ　　K-6　（本体色：黒）　　（軸穴径 6.1mm）　　RoHS対応
　　（ネジ頭：六角レンチで締め付け）

型　番	K-6	上部の径	プレート径	底部の径	高さ	止めネジ
外　観		14mm	12mm	19mm	13.5mm	M3.5

サトーパーツ　　　ツマミ　　K-8-L　（本体色：黒）　　（軸穴径 6.1mm）　　RoHS対応
　　　製造中止品　　

自作受信機の同調用減速器ツマミにも使われました　　（当店在庫：品切れ）

型　番	K-8-L	上部の径	プレート径	底部の径	高さ	止めネジ
外　観		41mm	30mm	28.5mm	20mm	M4

サトーパーツ　　　ツマミ　　K-8075-6.1　（本体色：黒）　　（軸穴径 6.1mm）　　RoHS対応
　　（ネジ頭：旧在庫品のためマイナス・ドライバーで締め付け）

型　番	K-8075-6.1	上部の径	底部の径	高さ	止めネジ
外　観		12.5mm	14mm	13.5mm	M3

サトーパーツ　　　ツマミ　　K-29-6.1　（本体色：シルバー）　　（軸穴径 6.1mm）　　RoHS対応
　　（ネジ頭：六角レンチで締め付け）

型　番	K-29-6.1	上部の径	底部の径	高さ	止めネジ
外　観		13.7mm	13.7mm	13.5mm	M3

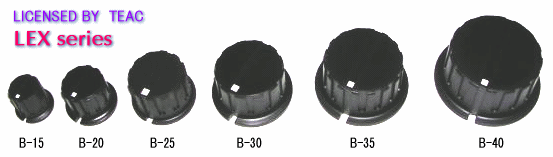

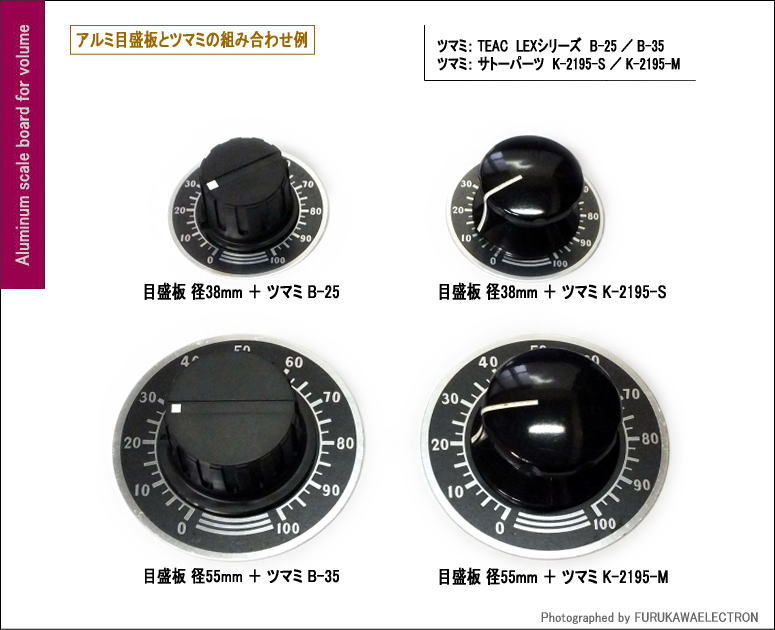

TEAC　　ツマミ　　LEXシリーズ　　Bタイプ　（軸穴径 6.1mm）　黒色　　在庫状況はこちら
　　　　（当店在庫数限りで販売終了。灰色は完売）　　（ネジ頭：六角レンチで締め付け）

型　番	B-15　　B-20　　B-25　　B-30　　B-35　　B-40	上部
外　観

型番の数字が底部径を表示。B-20の場合（底部径×上部径×高さ： 20×15×15mm）
実寸の底部径は19mmで、他サイズも1mm小さい。
M4止めネジ（六角穴）　六角レンチ：2mm
上部には浅い凹型の切溝があり、底部にも切り口があります。

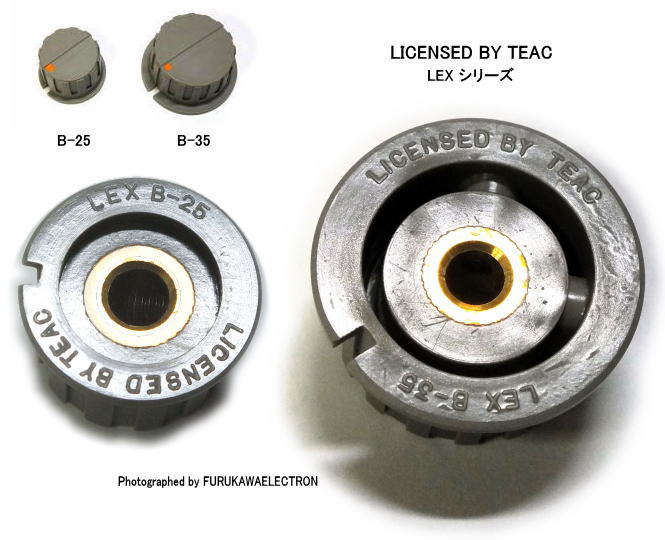

灰色のB-25とB-35の画像。裏側は文字が見えるように拡大してみました。黒色には刻印があるものと無いものもあります。
