ACコンデンサ（樹脂角形）
株式会社指月電機製作所

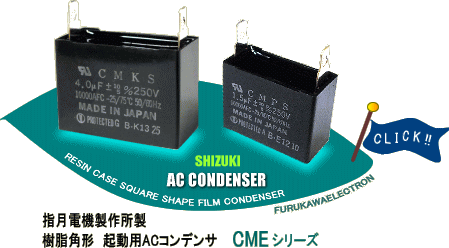

指月電機製作所の産業一般機器用・樹脂角形ACコンデンサCMEシリーズの詳細資料はこちらへ 　　


　お申し込み方法｜注文書｜FAX専用注文書　



（樹脂角形ACコンデンサは当店在庫数限りの販売となります）

ACコンデンサ（樹脂角形）の特長と用途　　　ACコンデンサ（樹脂角形）価格一覧

再起動への願い　　　修理に関するおたよりコーナー（2018年版）


特長

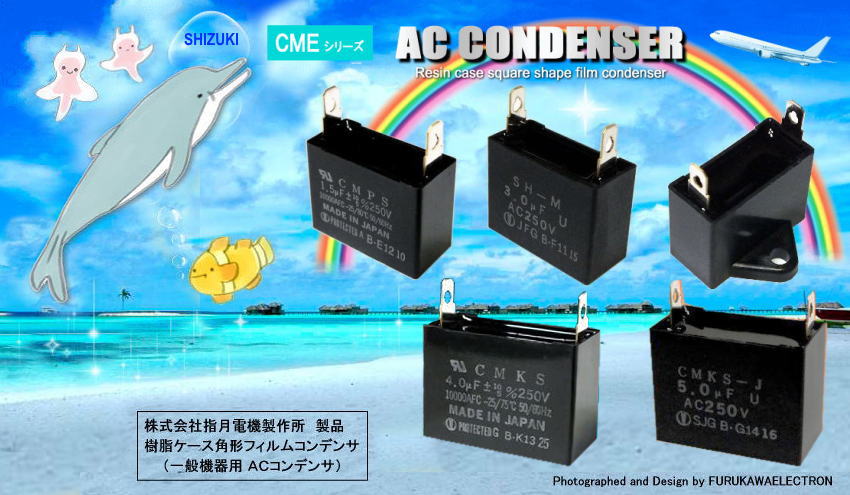

  • CMEシリーズ（CMPS型/CMKS型）すべてRoHS指令対応品
  • 誘電体にプラスチックフィルムを使用
    自己回復性を有する金属化プラスチックフィルムを誘電体に用い、独自の技術によって極めて高い信頼性を有しています。
  • 小型・軽量
    外装にプラスチックケース、充填剤にエポキシ樹脂を使用した小型・軽量の交流用SHコンデンサです。特にTypeCMEは誘電体がポリエステルである為、ポリプロピレンに比べて小型になります。又誘電体損失も0.2％程度で、商用周波数（50/60Hz）で使用する電気機器用コンデンサ（JISC4908）としては最も経済的です。
  • 低損失
    特にType CMPPは、誘電体に自己発熱の少ない高安定性のメタライズドポリプロピレンフィルムを採用した製品です。低損失でしかも高温迄の熱バランスが良く、安定しておりますので特に高温度になるモータや照明機器用に最適です。
  • 高い安全性
    外装には（UL94V-O）のプラスチックケース及び充填剤を使用している為、耐炎性に優れ高い安全性を具備しています。又CMPS、CMKSは保安機構を備え、万一事故が生じた場合、回路から切離される構造になっています。
  • 海外安全規格の認証品
    Type CMPS、CMPPは国際規格IEC60252-1認定品です。
    又、Type CMPS、CMKSはUL810の10000AFC（10000Aの短絡故障電流が流れる電源回路でも安全であるという意味）に合格したUL、CSA認定品です。
用途
  • モータ運転用
    特に扇風機、換気扇、暖房機、冷房機、冷蔵庫、電動工具、事務機、健康機等に適しています。
  • その他の用途
    照明用、音響用、その他広く利用出来ます。
（株式会社指月電機製作所　製品資料PDFより）



ACコンデンサ（樹脂角形）価格一覧　　　当店のACコンデンサは全品新品です。常に品質保証しております。
　 当店在庫の形式はCMPS型またはCMKS型のみとなります。他は現在入手不可です。
　 CMEタイプは、保安機構なし、耐熱70℃です。（現在、お取扱い不可）
　 CMPSタイプは、UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱80℃、です。
　 CMKSタイプは、UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃、です。
【再起動への願い】　交流モーター起動用のACコンデンサは耐寿命を支えるものでなければなりません。ACコンデンサが中古品やリサイクル品の消耗品では、コンデンサ容量の中身が抜けています。長年使用したACモーターも起動用ACコンデンサに力が無ければ、起動はしません。愛着をもって長年使用して来た高額の電気機器が故障したなら、なおさら、すぐに廃棄を考える前に、一度使用済みのACコンデンサにも修理の眼を向けてみてはいかがでしょう。機械の修理で、ACコンデンサを新品と交換したら、まるで新たな命を吹き込まれたように再起動しました、というお客様からのメールや声がこれまでに数え切れないほどありました。そのお客様の喜びと部品の信頼性を継続するために、当店ではすべて新入荷、当然未使用、新品のみを仕入れ調達してまいりました。環境にやさしい再生の本当の意味をこれからも継続したいと思っております。

当店在庫の規格・型番以外のものはお取扱いが出来ません。
　　容量許容差：U　端子形状：W　取付脚：F （脚あり・M4ビス穴）　UWFのみ取扱いが可能です。
　　UP25B□□□UWF　　UJ25B□□□UWF　　これら型番の在庫のみ現在お取扱いが可能です。
下記表の入荷状況は当店側が型式を指定しているのではなく量産メーカー側に委ねられております。

交流用SHコンデンサ
形式：CMEシリーズ　SJ25B□□□UWF　（保安機構なし、耐熱70℃）　SJタイプは現在お取扱い不可です。
形式：CMPS　AC250V1uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱80℃)　形名：UP25B105UWF
形式：CMPS　AC250V1.5uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱80℃)　形名：UP25B155UWF
形式：CMKS　AC250V2uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B205UWF
形式：CMKS　AC250V2.5uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B255UWF
形式：CMKS　AC250V3uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B305UWF
形式：CMKS　AC250V4uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B405UWF

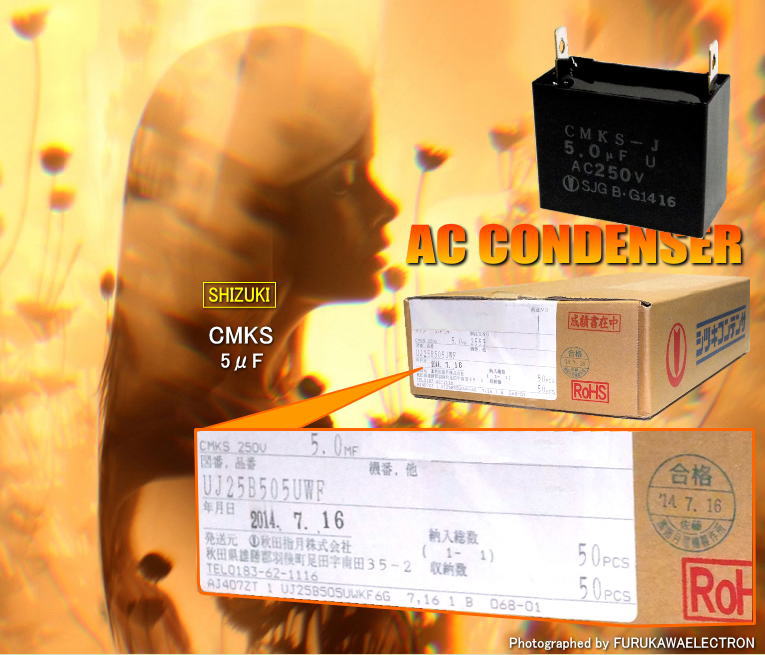

形式：CMKS　AC250V5uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B505UWF
形式：CMKS　AC250V6uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B605UWF
形式：CMKS　AC250V7uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B705UWF
形式：CMKS　AC250V8uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B805UWF
形式：CMKS　AC250V10uF　(UL・CSA規格認定品、発火・発煙防止機能の保安機構付、耐熱75℃)　形名：UJ25B106UWF
　外観：角形本体サイズ　 横幅（W）×奥行（D）×高さ（H）　　上部の左右両端２つの接続端子の高さは10mmです。
　備考：AC250V定格とは、耐圧がAC250Vまで使用可能という意味。AC250V以下のAC220V用機器やAC100V用機器で使用可能です。
　備考：下記容量以外の規格のものはお取扱い不可、入手不可です。

　現在時の在庫数
容量・サイズ・価格一覧
AC250V
（W×D×H）mm		 1uF(CMPS)
（31×14×24）
（完売）		 1.5uF(CMPS)
（31×14×24）
（残数：多）		 2uF(CMKS)
（31×14×24）		 - 3uF(CMKS)
（31×17×27）
（完売）
価格 ￥510
（税込￥561）		 ￥580
（税込￥638）		 ￥650
（税込￥715）		 - ￥720
（税込￥792）
AC250V
（W×D×H）mm		 4uF(CMKS)
（37×18×27）
（完売）		 - 5uF(CMKS)
（37×19×29）
（残数：4個）		 6uF(CMKS)
（38×21×31）		 -
価格 ￥780
（税込￥858）		 - ￥860
（税込￥946）		 ￥930
（税込￥1,023）		 -
AC250V
（W×D×H）mm		 7uF(CMKS)
（48×19×29）
（完売）		 - 8uF(CMKS)
（48×19×29）		 10uF(CMKS)
（48×22×32）
（完売）		 -
価格 ￥990
（税込￥1,089）		 - ￥1,030
（税込￥1,133）		 ￥1,060
（税込￥1,166）		 -
（本体価格と税込価格で表示）
（樹脂角形のACコンデンサは当店在庫数限りの販売となります）
備考：　（残数：多）は21～100個以下　　（残数無表示）は10～20個　　（残数表示）は10個未満以下
CMPS型およびCMKS型には、コンデンサ本体にCMPSまたはCMKSの表示が書いてあります。
SH-M表示の一般用CME型はお取扱い不可。CMPS型またはCMKS型のみ販売が可能です。





　【備考】　当店在庫のCMEシリーズ、CMPS、CMKSタイプは、いずれも背後に取付脚があります。M4ビス穴
